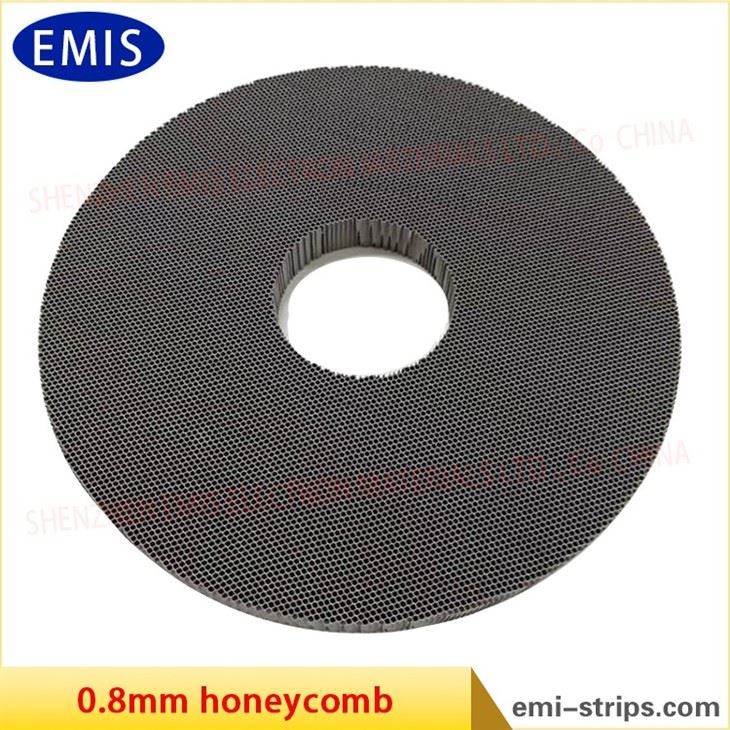

قلب قرص العسل المعدني

قلب قرص العسل المعدني عبارة عن هيكل قرص عسل مصنوع من مواد معدنية، ويستخدم على نطاق واسع في العديد من الصناعات، بما في ذلك الطيران وتصنيع السيارات والبناء والمعدات الإلكترونية والطاقة. يتم استخدام قلب قرص العسل المعدني في العديد من المجالات نظرًا لأدائه الهيكلي الممتاز ووزنه الخفيف وقوته العالية ومقاومته الجيدة لدرجات الحرارة العالية، خاصة في البيئات التي تتطلب قوة عالية ووزن خفيف وعزل حراري.

تقبل EMIS التخصيص مع النوى المعدنية على شكل قرص العسل بالمواصفات أدناه، وعادة ما تستخدم لتدريع EMI/EMC/RF، وتهوية الهواء، وفرد التدفق، وختم قرص العسل وما إلى ذلك. يمكن أن يلبي اللحام الفراغي ذو درجة الحرارة العالية واللحام البقعي بالليزر احتياجاتك المختلفة، يرجى ملاحظة ما يلي مواصفات للرجوع إليها والتصميم:

يقدم

قلب قرص العسل المعدني عبارة عن هيكل قرص عسل مصنوع من مواد معدنية، ويستخدم على نطاق واسع في العديد من الصناعات، بما في ذلك الطيران وتصنيع السيارات والبناء والمعدات الإلكترونية والطاقة. يتم استخدام قلب قرص العسل المعدني في العديد من المجالات نظرًا لأدائه الهيكلي الممتاز ووزنه الخفيف وقوته العالية ومقاومته الجيدة لدرجات الحرارة العالية، خاصة في البيئات التي تتطلب قوة عالية ووزن خفيف وعزل حراري.

ملامح قلب العسل المعدني

خفيفة الوزن وقوة عالية

هيكل قرص العسل من قلب قرص العسل المعدني قوي جدًا ولكنه خفيف الوزن. من خلال التصميم الهيكلي المعقول، يمكن أن يوفر قوة عالية وصلابة عالية دون زيادة الوزن، وهو مناسب للتطبيقات في البيئات التي تتطلب تحمل الأحمال ومقاومة الضغط.

مقاومة درجات الحرارة العالية

عادةً ما يتم تصنيع قلب قرص العسل المعدني من معدن مقاوم لدرجات الحرارة العالية (مثل سبائك الألومنيوم والفولاذ المقاوم للصدأ وسبائك التيتانيوم وما إلى ذلك)، ويتميز بمقاومة ممتازة لدرجات الحرارة العالية، ويمكن أن يعمل بثبات تحت درجات الحرارة القصوى.

مقاومة تأثير ممتازة

يمكن لهيكل قرص العسل أن يمتص الصدمات والاهتزازات بشكل فعال، لذلك في صناعات مثل الطيران والسيارات، فإنه يساعد على تحسين مقاومة الهيكل للصدمات.

أداء العزل الحراري

يعمل قلب قرص العسل المعدني بشكل جيد في العزل الحراري والإدارة الحرارية، ويمكن لهيكل قرص العسل الخاص به أن يقلل بشكل فعال من التوصيل الحراري، لذلك يتم استخدامه على نطاق واسع في بيئات درجات الحرارة العالية.

أداء الختم الجيد

يمكن أن يوفر قلب قرص العسل المعدني تأثيرًا جيدًا للختم، خاصة في التطبيقات ذات متطلبات الختم أو العزل العالية، والتي يمكن أن تمنع بشكل فعال تسرب الغاز أو السائل.

مزايا قلب العسل المعدني

توفير الوزن: يتميز قلب قرص العسل المعدني بالوزن الخفيف، ولكنه يمكن أن يوفر قوة وصلابة عالية، وهو مناسب جدًا لصناعات الطيران والسيارات.

تعزيز القوة الهيكلية: يعمل هيكل قرص العسل على تحسين قوة واستقرار الهيكل العام من خلال مشاركة الأحمال والضغط.

تحسين الإدارة الحرارية: يمكن للقلب المعدني على شكل قرص العسل أن يعزل الحرارة بشكل فعال أو يعزز تبادل الحرارة، وهو مناسب لتطبيقات العزل الحراري وتبديد الحرارة في البيئات ذات درجات الحرارة العالية.

تحسين السلامة: يمكن لمقاومتها الممتازة للصدمات أن تمتص قوة التأثير الخارجية بشكل فعال وتحسن السلامة الهيكلية.

مقاومة قوية للتآكل: بسبب استخدام المواد المعدنية، عادة ما تتمتع نوى قرص العسل بمقاومة جيدة للتآكل ويمكن استخدامها لفترة طويلة في بيئات العمل القاسية.

مجالات تطبيق قلب العسل المعدني

الفضاء الجوي

في مجال الطيران، يتم استخدام نوى قرص العسل المعدنية على نطاق واسع في أجسام الطائرات والأجنحة والأبواب وأجزاء أخرى. نظرًا لخصائصها خفيفة الوزن وعالية القوة، يمكنها تقليل الوزن الإجمالي للطائرة بشكل فعال وتحسين كفاءة استهلاك الوقود. وفي الوقت نفسه، فإن مزايا النوى المعدنية على شكل قرص العسل في العزل الحراري ومقاومة الصدمات تجعلها أيضًا خيارًا مثاليًا للمواد الهيكلية للطائرات.

صناعة السيارات

في صناعة السيارات، يتم استخدام نوى قرص العسل المعدنية بشكل رئيسي في أجزاء مثل هياكل السيارات وأجهزة امتصاص طاقة الاصطدام وأنظمة العادم. أداء امتصاص الطاقة الممتاز يمكن أن يقلل بشكل فعال من قوة التأثير أثناء الاصطدامات ويحسن سلامة المركبات.

مواد البناء والتشييد

يتم استخدام النوى المعدنية على شكل قرص العسل في بناء الجدران الخارجية والأسقف والأجزاء الأخرى لتعزيز قوة المباني مع تحسين أداء توفير الطاقة. نظرًا لأداء العزل الحراري الممتاز، يتم استخدام قلوب العسل المعدنية على نطاق واسع في تزيين الجدران الخارجية ومواد العزل الحراري.

صناعة الطاقة

في صناعة الطاقة، وخاصة في محطات الطاقة النووية ومحطات الطاقة الحرارية، يتم استخدام نوى قرص العسل المعدنية كمواد أساسية للمشعات والمبادلات الحرارية. إن موصليتها الحرارية الجيدة ومقاومتها لدرجات الحرارة العالية تجعلها مناسبة جدًا لبيئات العمل ذات درجات الحرارة المرتفعة والضغط العالي.

تبريد الأجهزة الإلكترونية

غالبًا ما يتم استخدام نوى قرص العسل المعدنية في أجهزة تبديد الحرارة للمعدات الإلكترونية لمساعدة المكونات الإلكترونية على تبديد الحرارة. يوفر هيكل قرص العسل مساحة سطح أكبر، ويعزز قدرة التوصيل الحراري، ويضمن أن المعدات تعمل بثبات في بيئات درجة الحرارة العالية.

عملية تصنيع النوى المعدنية على شكل قرص العسل

تتضمن عملية تصنيع نوى قرص العسل المعدنية بشكل أساسي الخطوات التالية:

اختيار المواد

حدد المواد المعدنية المناسبة مثل سبائك الألومنيوم، والفولاذ المقاوم للصدأ، وسبائك التيتانيوم، وما إلى ذلك وفقًا لمتطلبات التطبيق. تتمتع هذه المواد المعدنية بقوة جيدة ومقاومة للتآكل ومقاومة لدرجات الحرارة العالية.

تصميم هيكل قرص العسل

عادة ما يكون تصميم هيكل قرص العسل عبارة عن قنوات سداسية أو مربعة، ويتم استخدام التصميم الدقيق لضمان أن يتمتع قلب قرص العسل بالخصائص الميكانيكية المثالية وخصائص الإدارة الحرارية.

معالجة الأفلام المعدنية

استخدم مواد الأفلام المعدنية (مثل رقائق الألومنيوم أو أفلام الفولاذ المقاوم للصدأ) لمعالجة الفيلم إلى هيكل قرص العسل عن طريق الختم، والطي، والربط، وما إلى ذلك.

الربط والمعالجة

يتم تثبيت قلب قرص العسل المعدني المعالج معًا عن طريق المواد اللاصقة أو اللحام أو الضغط. الدقة والمتطلبات الفنية لهذه الخطوة عالية جدًا لضمان قوة واستقرار قلب قرص العسل.

القطع والتشكيل

بعد أن يكمل قلب قرص العسل العمليات المذكورة أعلاه، فإنه يحتاج إلى المرور عبر القطع والتشكيل وخطوات أخرى لتكييفه مع متطلبات التطبيقات المختلفة، مثل تصنيع الألواح أو الأنابيب ذات الأحجام المختلفة.

لدينا فريق بحث وتطوير يتكون من كبار المهندسين والفنيين، بالإضافة إلى معدات وتكنولوجيا الإنتاج المتقدمة، ويمكننا توفير حلول أساسية على شكل قرص عسل معدني مخصصة وفقًا للاحتياجات الخاصة للعملاء. تتبع عملية الإنتاج لدينا معايير الجودة الدولية بدقة لضمان أن كل منتج يلبي متطلبات الأداء المتعددة مثل الدقة العالية والقوة العالية ومقاومة درجات الحرارة العالية ومقاومة الصدمات.

عملية تصنيع قلب قرص العسل المعدني

القدرة على تصميم وتصنيع الأدوات

المعدات الرئيسية:

طاحونة الدقة: 4 مجموعات؛

آلة الطحن: 3 مجموعات؛

آلة الحفر: 3 مجموعات؛

قطع الأسلاك الكهربائية: مجموعتان؛

عمال المطاحن: مجموعة واحدة؛

آخر: 5 مجموعات

المعلمة المميزة للمواد الخام BeCu

مكون كيميائي

Be-----------1.8%-2.%(سلسلة بريليوم عالية)

كوبالت + نيكل--------- 0.20% (على الأقل)

كوبالت +نيكل + حديد------ 0.60% (على الأكثر)

النحاس-------الباقي

الملكية المادية

الموصلية الكهربائية (IACS)---22-25%

معامل المرونة (psi) --- 18.5*10

الطلاء الكهربائي على سطح إنتاج النحاس البريليوم

صور المظهر المشترك لمنتجات الطلاء الكهربائي

التسليم والشحن والخدمة

القدرة على التسليم السريع

1. مهلة السائبة العادية: أقل من 3 أيام؛

2.الحد الأقصى لوقت المنتجات الخاصة: أقل من 7 أيام.

3. المهلة العادية للعينة المجانية: أقل من يومين.

4. وقت التسليم للمنتجات الخاصة: أقل من 7 أيام.

5. وقت الانتهاء من إنتاج العينة اليدوية: أقل من 7 أيام

ضمان جودة موثوق

وقت تقديم ردود الفعل لشكاوى العملاء حول الجودة: أقل من ساعة واحدة.

وقت تبادل البضائع: أقل من يوم واحد.

توفير مجموعة كاملة من تقارير فحص الجودة لضمان جودة وموثوقية المنتج الخارجي.

س1: ما هو قلب قرص العسل المعدني؟

A1: قلب قرص العسل المعدني هو قلب هيكلي مصنوع من مادة معدنية مع هيكل مجوف على شكل قرص عسل. خصائصه الأساسية هي أنه مجوف وله ترتيب قرص العسل السداسي، والذي يتم تصنيعه عن طريق طي المواد المعدنية أو ختمها أو لحامها. يمكن أن يوفر هيكل قرص العسل هذا قوة عالية مع الحفاظ على الوزن المنخفض، ويستخدم على نطاق واسع في المجالات التي تتطلب قوة عالية، ووزن منخفض، وعزل حراري جيد أو مقاومة للصدمات.

س2: كيف يتم تصنيع قلب قرص العسل المعدني؟

ج2: تتضمن عملية تصنيع قلب قرص العسل المعدني عادةً ما يلي:

اختيار المواد: حدد المواد المعدنية المناسبة (مثل سبائك الألومنيوم، والفولاذ المقاوم للصدأ، وسبائك التيتانيوم، وما إلى ذلك).

تصنيع هيكل قرص العسل: تشكيل الإطار الأساسي لهيكل قرص العسل من خلال عمليات مثل الطي أو الختم أو الربط.

اللحام أو الربط: استخدم تقنية اللحام أو الربط لدمج هيكل قرص العسل بقوة.

القطع والقولبة: قطع وقولبة قلب قرص العسل المعدني وفقًا لمتطلبات التطبيق.

فحص الجودة: التأكد من أن أداء قلب قرص العسل المعدني يلبي المتطلبات، بما في ذلك القوة، ومقاومة درجة الحرارة، ومقاومة التآكل، وما إلى ذلك.

س 3: كيف هي مقاومة التآكل لقلب قرص العسل المعدني؟

A3: تعتمد مقاومة التآكل للقلب المعدني على شكل قرص العسل على المادة المستخدمة. تعتبر سبائك الألومنيوم والفولاذ المقاوم للصدأ من المواد الأساسية على شكل قرص العسل مع مقاومة جيدة للتآكل. في حالة بيئة الاستخدام القاسية (مثل المحيط، المصانع الكيميائية، وما إلى ذلك)، يمكن استخدام سبائك التيتانيوم ذات المقاومة العالية للتآكل أو معالجة الطلاء الخاصة.

س 4: كيف يعمل قلب قرص العسل المعدني على تحسين أداء الهيكل؟

A4: يمكن للقلب المعدني على شكل قرص العسل أن يشتت ويتحمل الأحمال الخارجية بشكل فعال من خلال هيكله الفريد على شكل قرص العسل، وبالتالي تعزيز قوة الهيكل. هيكلها المجوف يجعلها أخف وزنا مع الحفاظ على صلابة عالية. بالإضافة إلى ذلك، يمكن لتصميم قلب قرص العسل أيضًا عزل الحرارة بشكل فعال، وتوفير أداء أفضل لإدارة الحرارة، والتكيف مع بيئات العمل المختلفة.

س 5: كيف يؤثر قلب قرص العسل المعدني على الإدارة الحرارية؟

A5: يمكن أن يقلل قلب قرص العسل المعدني من التوصيل الحراري من خلال هيكله المجوف على شكل قرص العسل ويوفر تأثير عزل حراري ممتاز. وفي الوقت نفسه، تتمتع مواد هيكل قرص العسل (مثل سبائك الألومنيوم والفولاذ المقاوم للصدأ) بموصلية حرارية جيدة، مما يساعد على تبديد الحرارة بسرعة، وهو مناسب بشكل خاص لاحتياجات الإدارة الحرارية في المعدات الإلكترونية أو البيئات ذات درجات الحرارة المرتفعة.

س 6: ما هو نطاق درجة الحرارة المناسب لقلب قرص العسل المعدني؟

ج6: يرتبط نطاق درجة الحرارة المطبق لقلب قرص العسل المعدني بالمادة المعدنية المختارة. على سبيل المثال، عادةً ما تكون نوى قرص العسل المصنوعة من سبائك الألومنيوم مناسبة للبيئات التي تتراوح بين -50 درجة و150 درجة؛ يمكن استخدام نوى قرص العسل المصنوعة من الفولاذ المقاوم للصدأ في درجات حرارة أعلى، تتراوح عادة بين -100 درجة و600 درجة. تعتبر نوى قرص العسل المصنوعة من سبائك التيتانيوم مناسبة لبيئات درجات الحرارة المرتفعة ويمكنها تحمل درجات حرارة تتجاوز 600 درجة.

س 7: ما مدى صديقة البيئة لنوى قرص العسل المعدنية؟

ج7: معظم المواد المعدنية المستخدمة في النوى المعدنية على شكل قرص العسل تتمتع بقابلية إعادة تدوير جيدة وتلبي متطلبات حماية البيئة الحديثة. على وجه الخصوص، يمكن إعادة تدوير سبائك الألومنيوم والفولاذ المقاوم للصدأ وإعادة استخدامها بعد الاستخدام، مما يقلل من هدر الموارد والتلوث البيئي. وفي الوقت نفسه، يساعد هيكل قرص العسل خفيف الوزن على تقليل انبعاثات الكربون أثناء النقل وهو مفيد لحماية البيئة.
