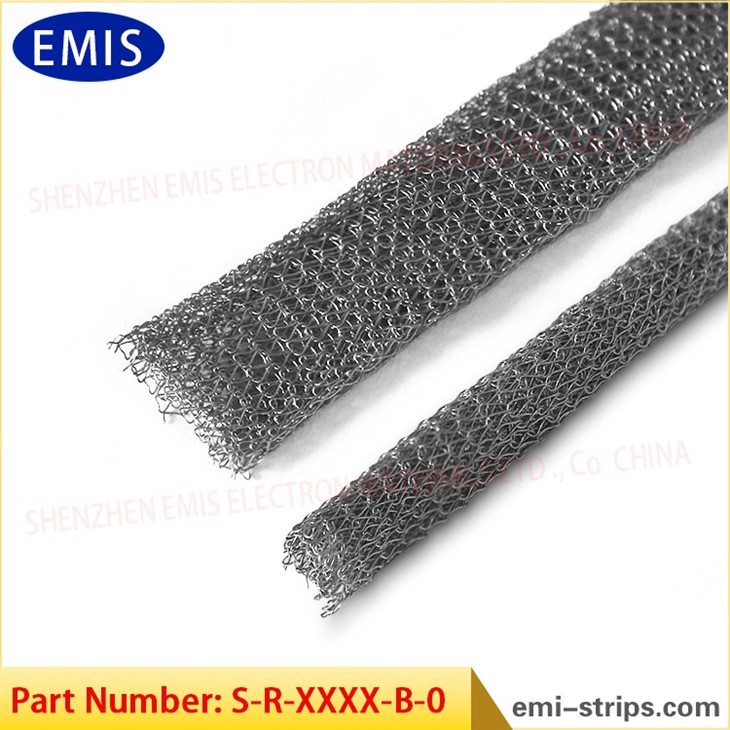

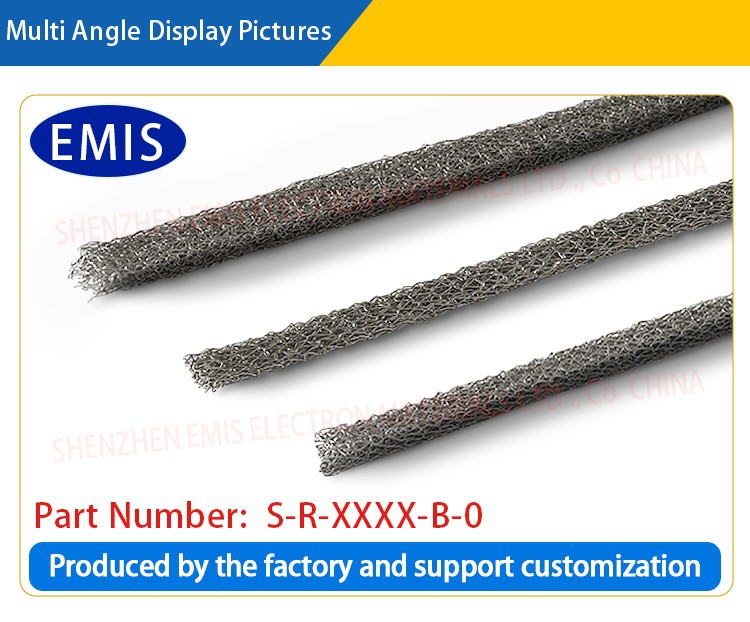

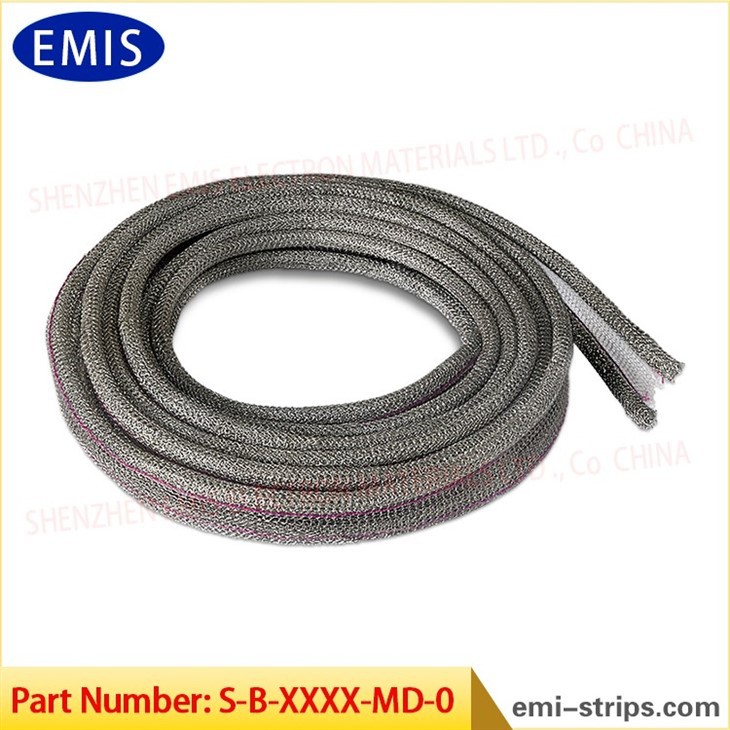

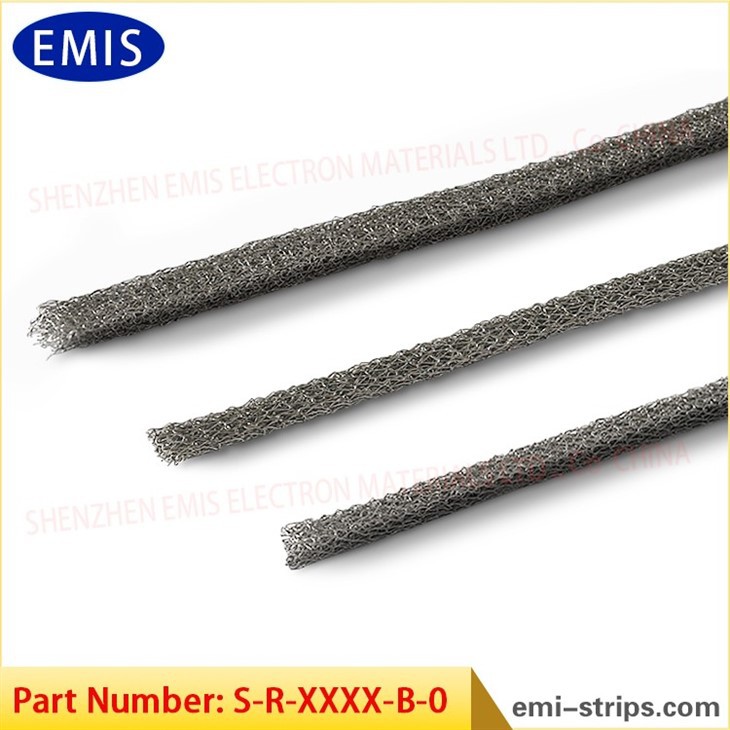

محبوك شبكة سلكية طوقا

نحن نقدم حشية شبكية سلكية محبوكة وهي نوع من حشية EMC المستخدمة للحماية من EMI وRFI. يتم تصنيعها باستخدام أفضل المواد الخام ذات الجودة والتكنولوجيا المتقدمة. تأتي الحشية الشبكية السلكية بأشكال مختلفة لتناسب التطبيقات المختلفة. يمكن أن تكون مستديرة، مستطيلة، مستديرة مزدوجة، مستديرة مع الذيل الخ.

ملحوظة:

1. مادة الأسلاك المضفرة: نحاس البريليوم، سلك المونيل، الأسلاك النحاسية المعلبة، الأسلاك الفولاذية المكسوة بالنحاس المعلبة، الأسلاك الحديدية المكسوة بالنحاس المعلبة، أسلاك الفولاذ المقاوم للصدأ، وما إلى ذلك؛

2. يمكن أن يكون سطح السلك المضفر بلون طبيعي؛ معلب. مطلي بالنيكل؛ مطلي بالفضة؛ مطلية بالذهب، وما إلى ذلك؛

3. بالنسبة للمواد الخاصة والأشكال الهيكلية غير القياسية، يتم دعم التخصيص. يرجى الاتصال بمدير المبيعات لدينا.

رقم موجز لمنتج السلك المضفر: TS-AABB-MD-P

ملاحظات:

T يمثل النوع:

T هو B: سلك مضفر من معدن النحاس البريليوم؛ T هو S: شبكة سلكية معدنية صلبة؛ T هو C: شبكة سلكية معدنية محفورة؛ T هو S: شبكة سلكية معدنية مختومة؛

T هو W: حزام شبكي من الأسلاك المعدنية؛

S يمثل الشكل:

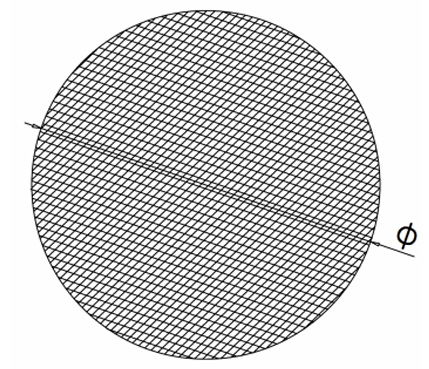

S هو C: مستدير؛ S هو R:مربع؛S هو شكل D:D؛ S هو شكل P:P؛ S هو شكل B:B؛

AABB: حجم هيكل المنتج.

M يمثل المادة: M هو B: نحاس البريليوم؛ M هو S: أسلاك الفولاذ المقاوم للصدأ؛ M هو M: سلك المونيل؛ M هو D: الأسلاك النحاسية الفوسفورية المعلبة؛ M هو F: سلك فولاذي مطلي بالنحاس المعلب؛

يمثل D المادة الأساسية الداخلية: D هو 0:none;D هو N: مطاط الكلوروبرين؛ D هو S: مطاط السيليكون؛ D هو P: إسفنجة من مادة البولي يوريثين؛

يمثل P المظهر:0: اللون الطبيعي؛ P هو S: نحاس البريليوم المعلب؛ P هو N: نحاس البريليوم المطلي بالنيكل؛ P هو Z: نحاس البريليوم مطلي بالزنك.

يقدم

حشية شبكة سلكية محبوكة عبارة عن حشية مركبة مصنوعة من شبكة سلكية محبوكة ومواد مرنة. بالمقارنة مع حشية شبكة سلكية منسوجة، فإن السلك المعدني لحشية شبكة سلكية محبوكة منسوج بواسطة تقنية حياكة خاصة، والتي تتميز بخصائص هيكلية مختلفة ومزايا الأداء. يتم استخدامه على نطاق واسع في الصناعات التي تتطلب ختمًا عاليًا أو تأثير حماية كهرومغناطيسي قوي أو وظيفة موصلة، مما يوفر ختمًا ممتازًا وامتصاص الصدمات وأداء مضاد للتداخل.

سمات:

التدريع الكهرومغناطيسي: يقاوم بفعالية التداخل الكهرومغناطيسي الخارجي (EMI) وتداخل ترددات الراديو (RFI)، مما يحمي التشغيل العادي للمعدات الحساسة.

أداء الختم: توفر المواد المرنة تأثير ختم موثوقًا به لمنع تسرب السائل أو الغاز أو الجسيمات.

الموصلية: شبكة سلكية معدنية تضمن التوصيل الجيد وتحمي المعدات الإلكترونية من التلف الساكن.

مضاد للاهتزاز وامتصاص الصدمات: يقلل بشكل فعال من ضرر الاهتزاز للمعدات ويطيل عمر خدمة المعدات.

مقاومة درجات الحرارة العالية والتآكل: باستخدام الفولاذ المقاوم للصدأ والمواد الأخرى المقاومة لدرجات الحرارة العالية، يمكن أن تعمل بشكل ثابت وطويل الأمد في ظل الظروف القاسية.

عملية التصنيع

1. اختيار ومعالجة الأسلاك المعدنية

أولاً، قم باختيار مواد الأسلاك المعدنية المناسبة. تشمل المواد الشائعة الفولاذ المقاوم للصدأ والنحاس ونحاس البريليوم والنيكل والمعادن الأخرى، التي تتميز بموصلية ممتازة ومقاومة لدرجات الحرارة العالية ومقاومة للتآكل. يجب تحديد القطر والقوة والموصلية والخصائص الأخرى للسلك المعدني وفقًا للمتطلبات الوظيفية للحشية النهائية.

المعالجة السطحية: من أجل تحسين مقاومة التآكل ومتانة السلك المعدني، عادةً ما تتم معالجة سطح السلك المعدني (مثل طلاء النيكل، وطلاء الكروم، والتخميل، وما إلى ذلك) لضمان ثباته في الاستخدام طويل الأمد.

2. حياكة ونسج الأسلاك المعدنية

يتم تشابك السلك المعدني في شبكة من خلال عملية الحياكة. الحياكة أكثر إحكاما وأكثر استقرارا من الناحية الهيكلية من عمليات النسيج التقليدية، والتي يمكن أن تعزز القوة الشاملة والمتانة للشبكة السلكية المعدنية. عادةً ما تشتمل طرق نسج الشبكات السلكية المعدنية المحبوكة على نسج عادي ونسيج قطني طويل، وما إلى ذلك، ويتم اختيار طريقة النسيج المناسبة وفقًا لمتطلبات التطبيق المحددة للمنتج.

عملية النسيج: في آلة الحياكة، يتم تشابك السلك المعدني في شبكة من خلال الإبر وإطارات الخيوط لآلة الحياكة لتشكيل هيكل شبكي بمواصفات مختلفة. عادة ما تتمتع شبكة الأسلاك المعدنية المحبوكة بقوة شد جيدة ومقاومة للتمزق، وهي مناسبة للبيئات ذات الضغط العالي أو درجة الحرارة العالية.

الضغط على درجة حرارة عالية: يتم دمج الشبكة السلكية مع مادة المطاط الصناعي من خلال التسخين والضغط بدرجة حرارة عالية لضمان ترابط الاثنين بقوة لتشكيل هيكل مركب.

عملية الترابط: يمكنك أيضًا استخدام غراء قوي أو مواد لاصقة خاصة لربط الشبكة السلكية بمادة المطاط الصناعي لضمان ثباتها وتأثير الختم على المدى الطويل.

3. المعالجة بالفلكنة أو المعالجة

بالنسبة للمواد المطاطية المرنة، عادة ما تكون المعالجة بالفلكنة مطلوبة. تعمل عملية الفلكنة على ربط السلاسل الجزيئية للمطاط من خلال التسخين والتفاعلات الكيميائية، مما يعزز المرونة ودرجة الحرارة العالية ومقاومة التآكل.

المعالجة: معالجة الفلكنة أو عمليات المعالجة الأخرى تجعل المطاط الصناعي يتمتع بختم جيد، ومقاومة للضغط ومقاومة للحرارة، وتحسين الأداء الشامل للحشية.

4. القطع والتشكيل

قم بقطع حشية الشبكة السلكية المحبوكة التي تم دمجها بالحجم والشكل المطلوب. تتطلب هذه الخطوة عادةً استخدام أدوات القطع الدقيقة للتأكد من أن حجم المنتج دقيق، وأن الحواف ناعمة، ويمكن أن تلبي متطلبات التثبيت للمعدات المختلفة.

القطع الدقيق: استخدم القطع بالليزر أو القطع بالقالب لضمان جودة القطع لكل حشية وتجنب تلف الشبكة السلكية أو المطاط الصناعي أثناء عملية القطع.

مجالات التطبيق

المعدات الإلكترونية: تستخدم للحماية الكهرومغناطيسية وحماية التفريغ الكهروستاتيكي لضمان حماية المعدات من التداخل الخارجي.

صناعة السيارات: تستخدم في المعدات الإلكترونية الموجودة على متن السيارة لمنع التداخل الكهرومغناطيسي وتوفير حماية الختم.

الفضاء الجوي: توفير التدريع الكهرومغناطيسي وحماية الختم لمعدات الطيران عالية الدقة لضمان موثوقيتها في البيئات القاسية.

المعدات الصناعية: تستخدم لختم وحماية الآلات والمعدات المختلفة لمنع تسرب السائل وتعزيز الأداء المضاد للاهتزاز.

صناعة الطاقة: توفير حماية كهرومغناطيسية فعالة وحماية التأريض لمعدات الطاقة لضمان التشغيل المستقر للمعدات.

مزايانا:

نحن مؤسسة مبتكرة متخصصة في البحث والتطوير والإنتاج والمبيعات لحشيات الشبكات السلكية المحبوكة، ملتزمون بتوفير حلول عالية الجودة للختم والتدريع والتوصيل والصدمات للعملاء في جميع أنحاء العالم. تتمتع الشركة بعمليات إنتاج متقدمة وتراكم تقني، وهي قادرة على تقديم منتجات وخدمات مخصصة للعملاء في مختلف المجالات.

في مصنعنا، ندرك أن التطبيقات المختلفة قد يكون لها متطلبات فريدة. ولهذا السبب فإن حشوات الشبكة السلكية المحبوكة لدينا قابلة للتخصيص والتعديل بالكامل. نحن نقدم مجموعة من الخيارات، بما في ذلك الأحجام والأشكال والسماكات وطرق التثبيت المختلفة، مما يسمح لعملائنا بالعثور على الحل الأمثل لتلبية احتياجاتهم الخاصة من الحماية الكهرومغناطيسية. يعمل فريق الخبراء لدينا بشكل وثيق مع العملاء لفهم احتياجاتهم وتوفير جوانات مخصصة مناسبة تمامًا لتطبيقاتهم.

اتصل بنا:

سواء كنت بحاجة إلى جوانات شبكية سلكية مخصصة أو كانت لديك أسئلة أثناء عملية اختيار المنتج، فسوف نقدم لك بكل إخلاص الدعم الفني الاحترافي وخدمة ما بعد البيع. لا تتردد في الاتصال بنا للحصول على معلومات أكثر تفصيلا حول منتجاتنا وخدماتنا.

تأهيل المنتج

عملية تصنيع طوقا شبكة معدنية محبوكة

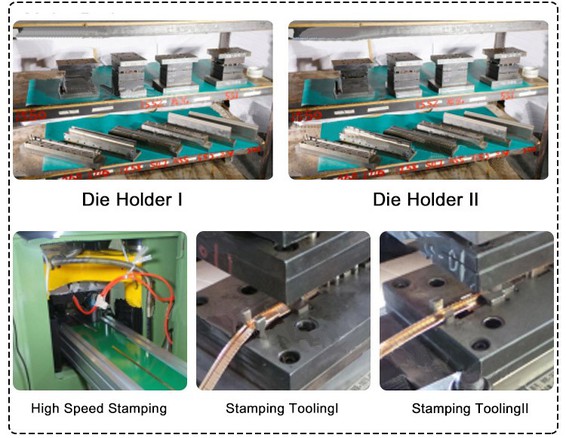

القدرة على تصميم وتصنيع الأدوات

المعدات الرئيسية:

طاحونة الدقة: 4 مجموعات؛

آلة الطحن: 3 مجموعات؛

آلة الحفر: 3 مجموعات؛

قطع الأسلاك الكهربائية: مجموعتان؛

عمال المطاحن: مجموعة واحدة؛

آخر: 5 مجموعات

المعلمة المميزة للمواد الخام BeCu

مكون كيميائي

Be-----------1.8%-2.%(سلسلة بريليوم عالية)

كوبالت + نيكل--------- 0.20% (على الأقل)

كوبالت +نيكل + حديد------ 0.60% (على الأكثر)

النحاس-------الباقي

الملكية المادية

الموصلية الكهربائية (IACS)---22-25%

معامل المرونة (psi) --- 18.5*10⁶

الطلاء الكهربائي على سطح إنتاج النحاس البريليوم

صور المظهر المشترك لمنتجات الطلاء الكهربائي

التسليم والشحن والخدمة

القدرة على التسليم السريع

1. مهلة السائبة العادية: أقل من 3 أيام؛

2.الحد الأقصى لوقت المنتجات الخاصة: أقل من 7 أيام.

3. المهلة العادية للعينة المجانية: أقل من يومين.

4. وقت التسليم للمنتجات الخاصة: أقل من 7 أيام.

5. وقت الانتهاء من إنتاج العينة اليدوية: أقل من 7 أيام

التعليمات

Q1: ما هي حشية شبكة سلكية محبوكة؟

A1: حشية الشبكة السلكية المحبوكة عبارة عن حشية مصنوعة من شبكة معدنية ومادة مطاطية. فهو يجمع بين القوة العالية للشبكة المعدنية وختم مادة المطاط الصناعي، وله وظائف متعددة مثل الحماية الكهرومغناطيسية، والختم، والتوصيل، ومقاومة الصدمات. يستخدم على نطاق واسع في الإلكترونيات والسيارات والفضاء وغيرها من المجالات.

س 2: هل عملية إنتاج حشية الشبكة السلكية معقدة؟

A2 إن عملية إنتاج حشية الشبكة السلكية المحبوكة معقدة نسبيًا، وتحتاج إلى المرور بالخطوات التالية: اختيار ومعالجة الأسلاك المعدنية، والحياكة والنسيج، وقولبة مادة المطاط الصناعي، والجمع بين الشبكة السلكية والمطاط الصناعي، والفلكنة أو المعالجة، القطع الدقيق، فحص الجودة والاختبار، وما إلى ذلك. يتطلب كل رابط تحكمًا دقيقًا لضمان تفوق أداء المنتج.

س 3: ما هو الفرق بين جوانات الشبكة السلكية المحبوكة وأنواع الحشيات الأخرى؟

A3 بالمقارنة مع الحشيات المطاطية التقليدية والحشيات المعدنية، تتميز الحشيات الشبكية السلكية المحبوكة بالخصائص الهامة التالية:

وظيفة حماية كهرومغناطيسية أقوى: يمكنها منع التداخل الكهرومغناطيسي بشكل فعال وهي مناسبة للمناسبات التي تتطلب توافقًا كهرومغناطيسيًا عاليًا.

أداء إغلاق أفضل: من خلال مركب المطاط الصناعي والشبكة السلكية، فإنه يوفر تأثير إغلاق أقوى.

مقاومة شديدة للبيئة: التكيف مع بيئات العمل القاسية مثل درجات الحرارة العالية والضغط العالي، والحفاظ على الأداء الجيد.

مقاومة ممتازة للصدمات: مزيج المواد المرنة يجعل جوانات الشبكة السلكية المحبوكة تتمتع بمقاومة قوية للصدمات ووظائف امتصاص الصدمات.

س 4: اختيار طوقا شبكة سلكية محبوكة الصحيح؟

A4 عند اختيار حشية شبكة سلكية محبوكة، عليك أن تأخذ في الاعتبار العوامل التالية:

بيئة التطبيق: مثل درجة الحرارة والضغط والتآكل والاهتزاز وما إلى ذلك.

متطلبات الحماية الكهرومغناطيسية: إذا كنت بحاجة إلى منع التداخل الكهرومغناطيسي، فاختر حشية شبكية سلكية ذات أداء جيد للحماية الكهرومغناطيسية.

متطلبات الختم: اختر المادة المناسبة وفقًا لنوع الوسط المراد إغلاقه (غاز، سائل، إلخ).

المتانة والحياة: اختر مادة متينة للغاية ومناسبة للاستخدام طويل الأمد.

س 5: ما هي المواد الشائعة لحشيات الشبكات السلكية؟

A5: تشمل المواد:

الفولاذ المقاوم للصدأ: يتمتع بمقاومة ممتازة للتآكل ومقاومة درجات الحرارة العالية، وغالبًا ما يستخدم في التطبيقات التي تتطلب متانة عالية.

نحاس البريليوم: يتمتع بموصلية كهربائية جيدة ومناسب لتطبيقات التدريع الكهرومغناطيسي.

سبائك النيكل: لديها مقاومة درجات الحرارة العالية ومقاومة التآكل، ومناسبة لبيئات العمل القاسية.

النحاس: يتمتع بموصلية كهربائية جيدة ومناسب للتدريع والحماية في المعدات الكهربائية.

س 6: هل يمكن تخصيص جوانات شبكة سلكية منسوجة وفقًا لاحتياجات العملاء؟

ج6: نعم، يمكن تخصيص جوانات الشبكة السلكية المحبوكة وفقًا للاحتياجات المحددة للعملاء. يتضمن ذلك تخصيص فتحة الشبكة السلكية، مادة السلك، نوع المطاط الصناعي، حجم وشكل الحشية، إلخ. وفقًا لمتطلبات التطبيقات المختلفة، يمكننا تزويد العملاء بحلول مصممة خصيصًا.

س 7: كيفية صيانة ورعاية جوانات الشبكة السلكية المحبوكة؟

ج7: الفحص المنتظم: تحقق بانتظام من سلامة الحشية للتأكد من عدم وجود أي ضرر أو تآكل أو شيخوخة.

التنظيف: تجنب استخدام المذيبات الكيميائية القوية جدًا عند التنظيف لتجنب إتلاف المادة. يوصى بالمسح بمنظف محايد وقطعة قماش ناعمة.

الاستبدال: إذا كانت الحشية في بيئة قاسية لفترة طويلة، فاستبدلها بانتظام لضمان أداء المعدات.
