حشية حماية EMI

ج: حشية التدريع EMI (التداخل الكهرومغناطيسي)، والمعروفة أيضًا باسم حشية EMC (التوافق الكهرومغناطيسي)، هي مكون متخصص يستخدم في الأنظمة الإلكترونية والكهربائية لمنع مرور التداخل الكهرومغناطيسي أو تداخل الترددات الراديوية (EMI/RFI) بين مكانين متجاورين. الأسطح، عادةً حيث توجد فجوات أو طبقات في العبوات أو الخزانات الإلكترونية.

الغرض الأساسي من حشوات الحماية EMI هو إنشاء ختم موصل بين سطحين، مثل أسطح التزاوج في حاوية إلكترونية أو حواف PCB (لوحة الدوائر المطبوعة). يساعد هذا الختم على احتواء الانبعاثات الكهرومغناطيسية من الأجهزة الإلكترونية الموجودة بالداخل ومنع التداخل الخارجي من دخول العلبة. تُستخدم حشوات الحماية EMI بشكل شائع في تطبيقات مثل معدات الاتصالات والأجهزة الطبية والإلكترونيات العسكرية والفضائية والإلكترونيات الاستهلاكية والمزيد.

تشمل الخصائص الرئيسية لحشيات الحماية EMI ما يلي:
1. المواد الموصلة:تُصنع هذه الحشيات عادة من مواد موصلة للكهرباء، مثل اللدائن المرنة المملوءة بالمعادن (المطاط) أو المواد الموصلة للنسيج فوق الرغوة.

2. الشكل والملف الشخصي:تأتي حشوات التدريع EMI بأشكال ومقاطع مختلفة، بما في ذلك الحشيات والحلقات الدائرية وحشوات الشريط لتناسب متطلبات الختم المختلفة.

3. الضغط:عندما يتم جمع السطحين معًا، يتم ضغط الحشية، مما يضمن اتصال كهربائي جيد وختم محكم.

4. لاصق موصل:تحتوي بعض حشوات التدريع EMI على مادة لاصقة موصلة على أحد الجانبين أو كليهما للمساعدة في لصق الحشية على أسطح التزاوج.

5. المقاومة البيئية:تم تصميم العديد من حشوات الحماية EMI لتحمل الظروف البيئية القاسية، بما في ذلك درجات الحرارة القصوى والرطوبة والمواد الكيميائية.

6. معايير الامتثال:غالبًا ما يتم تصنيع حشوات الحماية من EMI للوفاء بمعايير ولوائح امتثال محددة، مثل MIL-STD-461 للتطبيقات العسكرية أو لوائح لجنة الاتصالات الفيدرالية (FCC) للإلكترونيات الاستهلاكية.

باستخدام حشوات التدريع EMI، يمكن للمصنعين تحسين التوافق الكهرومغناطيسي لمنتجاتهم، وتقليل مخاطر التداخل بين المكونات الإلكترونية، والتأكد من أن الأجهزة الإلكترونية تلبي المتطلبات التنظيمية للانبعاثات وقابلية التداخل.

ج: في شركة SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO، نفخر بكوننا شركة تصنيع رائدة متخصصة في مجموعة واسعة من حلول التدريع EMI المتطورة. من خلال الالتزام بالتميز والابتكار والموثوقية، أنشأنا أنفسنا كشريك موثوق به للشركات التي تسعى إلى حماية عالية الجودة من التداخل الكهرومغناطيسي.

العروض الأساسية لمصنعنا:

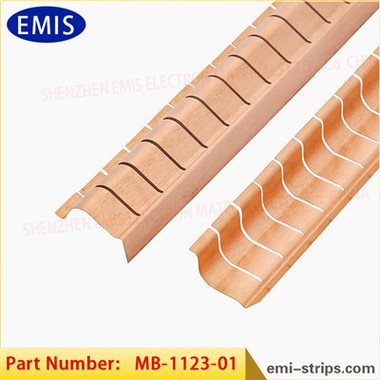

1. إصبع نحاس البريليوم وحشية:
بيكو سمد الربيع
البريليوم النحاس الينابيع
شرائط حماية غرفة التدريع وزنبرك SUS

2. النسيج فوق الرغوة (الرغوة الموصلة):
البحث والتطوير والإنتاج الشامل

3. التدريع شبكة الحياكة والتدريع لوحة العسل:
تصميم وتصنيع الخبراء

4. المواد الموصلة:
رقائق النحاس
مطاط موصل
نظارات التدريع الفريت

5. أجزاء وأدوات الختم الدقيق:
مواد لتطبيقات متنوعة

ج: تتميز إصبعيات وحشوة نحاس البريليوم (BeCu) بأداء استثنائي:
مرونة متفوقة:تحافظ هذه الحشيات على شكلها وسلامتها حتى بعد 10,000 ضغطات.

فعالية التدريع الكهربائي:حقق حماية EMI متميزة مع فعالية تدريع تبلغ 80-100 ديسيبل وتدريع المجال H يبلغ 60-70 ديسيبل عند 200 ميجاهرتز.

نطاق تردد واسع:From 2 GHz plane wave shielding of 75-120dB to >فعالية حماية تبلغ 110 ديسيبل لطائرة 100 ميجاهرتز، تتفوق منتجاتنا عبر نطاق واسع.

الموثوقية والتسليم السريع:اعتمد علينا للحصول على جودة موثوقة والتسليم السريع. تجربة الموصلية الممتازة والاستقرار الأبعاد.

مرونة درجة الحرارة:تعمل الحشيات الخاصة بنا بشكل ثابت عبر نطاق واسع من درجات الحرارة وهي غير مغناطيسية.

خيارات متعددة الاستخدامات:اختر من بين خيارات التركيب والأحجام والتكوينات المختلفة لتناسب احتياجاتك الخاصة.

قوة ضغط منخفضة:استفد من قوة الضغط المنخفضة مع الاستمتاع بأقصى خصائص الزنبرك.

سبائك النحاس عالية القوة:نحن نستخدم سبائك النحاس الأعلى قوة مع دورة زمنية طويلة.

القدرة على التكيف:تتوافق الحشيات الخاصة بنا مع اختلافات الفجوات الكبيرة وهي مثالية للتطبيقات ثنائية الاتجاه.

امتثال:جميع منتجاتنا متوافقة مع معايير ROHS، وتلبي أحدث معايير الصناعة.

التطبيقات:
يتم استخدام BeCu Fingerstock وGasket على نطاق واسع في صناعات مثل:
مجال الاتصالات
خزائن الكمبيوتر
أجهزة طبية
معدات الطاقة الجديدة

في SHENZHEN EMIS ELECTRON MATERIALS LTD.,CO، نحن ملتزمون بتوفير حلول حماية EMI شاملة تمكن منتجاتك من الحصول على أعلى مستوى من الحماية من التداخل الكهرومغناطيسي. كن شريكًا معنا للحصول على أحدث التقنيات والموثوقية والالتزام بالتميز.

ج: تعمل حشوات الحماية EMI (التداخل الكهرومغناطيسي) عن طريق إنشاء حاجز يمنع مرور الإشعاع الكهرومغناطيسي أو التداخل بين سطحين متجاورين. تم تصميم هذه الحشيات لتوفير التوصيل الكهربائي وختم محكم، مما يمنع الموجات الكهرومغناطيسية بشكل فعال ويضمن سلامة المعدات الإلكترونية الحساسة. وإليك كيفية عملهم:
1. المواد الموصلة:عادةً ما تُصنع حشوات التدريع الكهرومغناطيسي من مواد موصلة، مثل اللدائن المرنة المملوءة بالمعادن (المطاط) أو المواد الموصلة المصنوعة من القماش فوق الرغوة. هذه المواد لديها القدرة على توصيل الكهرباء.

2. الضغط:عندما يتلامس سطحان أو مكونان أو يتم جمعهما معًا، يتم ضغط حشية التدريع EMI بينهما. يضمن هذا الضغط اتصالًا كهربائيًا جيدًا بين الحشية وأسطح التزاوج، مما يخلق مسارًا موصلاً.

3. الختم:بالإضافة إلى خصائصها الموصلة، تعمل حشوات التدريع EMI أيضًا كأختام. إنها تملأ الفجوات أو اللحامات أو المفاصل في العبوات الإلكترونية أو مركبات ثنائي الفينيل متعدد الكلور أو غيرها من المعدات التي يمكن أن يدخل فيها التداخل الكهرومغناطيسي أو يهرب منه.

4. حجب EMI:يتكون التداخل الكهرومغناطيسي من الموجات الكهرومغناطيسية (إشعاع التردد الراديوي) الناتجة عن الأجهزة الإلكترونية أو المصادر الخارجية. عندما تواجه هذه الموجات حشية التدريع EMI، والتي أصبحت الآن جزءًا من مسار موصل، فإنها تحفز تيارات كهربائية داخل مادة الحشية.

5. الاستيعاب والتفكير:تتدفق التيارات الكهربائية المستحثة عبر مادة الحشية الموصلة، وفي هذه العملية، تمتص وتبدد طاقة الموجات الكهرومغناطيسية الواردة. هذا الامتصاص يقلل من شدة التداخل.

6. الانعكاس:تنعكس بعض الموجات الكهرومغناطيسية بعيدًا عن المنطقة المحمية بسبب الخصائص الموصلة لمادة الحشية، مما يمنعها من الدخول أو الهروب.

7. الضميمة الكاملة:لتحقيق حماية فعالة من التداخل الكهرومغناطيسي، يجب أن يتم إحاطة العلبة الإلكترونية بأكملها أو المنطقة المعنية بمادة حشية موصلة، مما يضمن عدم وجود فجوات أو مناطق غير محمية.

8. طبقات متعددة:في الحالات التي تتطلب مستويات أعلى من التدريع، يمكن استخدام طبقات متعددة من مواد التدريع والحشيات لزيادة تعزيز الحماية.

باستخدام حشوات الحماية من EMI، يمكن للمصنعين التحكم بشكل فعال في التداخل الكهرومغناطيسي وتقليله، مما يضمن أن المعدات الإلكترونية تعمل بشكل موثوق وتتوافق مع معايير ولوائح التوافق الكهرومغناطيسي (EMC). تلعب هذه الحشيات دورًا حاسمًا في الصناعات التي تعتبر فيها سلامة الإشارة وأمن البيانات ومنع التداخل أمرًا بالغ الأهمية، مثل الاتصالات والفضاء والأجهزة الطبية والإلكترونيات الاستهلاكية.

ج: يمكن تصنيع حشوات الحماية EMI من مجموعة متنوعة من المواد، اعتمادًا على المتطلبات المحددة والتطبيق المخصص لها. يعد اختيار المواد أمرًا بالغ الأهمية لأدائها في منع التداخل الكهرومغناطيسي بشكل فعال. فيما يلي بعض المواد الشائعة المستخدمة:
1. اللدائن المملوءة بالمعادن:يتم تصنيع هذه الحشيات عن طريق مزج جزيئات معدنية موصلة، مثل الفضة أو النيكل أو النحاس، مع مادة مرنة مثل السيليكون أو النيوبرين. يوفر مزيج المعدن والمطاط الصناعي التوصيل الكهربائي والمرونة. غالبًا ما تُستخدم اللدائن المرنة المملوءة بالمعادن عند الحاجة إلى حشية قابلة للضغط، لأنها يمكن أن تتوافق مع الأسطح غير المنتظمة.

2. النسيج الموصل فوق الرغوة:يتكون هذا النوع من الحشيات من طبقة من القماش الموصل المغطى بركيزة رغوية. توفر الرغوة خصائص الانضغاط والختم اللازمة، بينما يوفر النسيج الموصل التوصيل. تُستخدم الحشيات الموصلة المصنوعة من القماش فوق الرغوة بشكل شائع في العبوات الإلكترونية ويمكن أن تكون فعالة عند ترددات مختلفة.

3. المطاط موصل:عادةً ما تُصنع الحشيات المطاطية الموصلة من مطاط السيليكون المملوء بجزيئات موصلة. هذه الحشيات معروفة بمتانتها ومرونتها. غالبًا ما يتم استخدامها في التطبيقات التي تتطلب إحكامًا بيئيًا بالإضافة إلى حماية EMI.

4. الرقائق المعدنية:يمكن أيضًا استخدام الصفائح المعدنية الرقيقة، مثل النحاس أو الألومنيوم، كحشيات حماية EMI. غالبًا ما يتم دمج هذه الرقائق مع دعامة لاصقة، مما يسمح بتطبيقها بسهولة على أسطح التزاوج في العبوات الإلكترونية أو مركبات ثنائي الفينيل متعدد الكلور. تعتبر الرقائق المعدنية فعالة بشكل خاص في الترددات العالية.

5. البلاستيك الموصل:بعض الحشيات مصنوعة من مواد بلاستيكية موصلة تتضمن إضافات موصلة. يمكن تشكيل هذه المواد أو بثقها في أشكال مختلفة وتستخدم في التطبيقات التي تفضل فيها المواد خفيفة الوزن وغير المعدنية.

6. شبكة سلكية:في بعض الحالات، يتم استخدام مواد الشبكات السلكية، المصنوعة عادةً من المعدن، كحشيات حماية للتداخل الكهرومغناطيسي. تم تصميم هذه الشبكات لتوفير حاجز موصل مع السماح بالتهوية أو الرؤية في تطبيقات مثل النوافذ أو فتحات التهوية المحمية بالترددات اللاسلكية.
